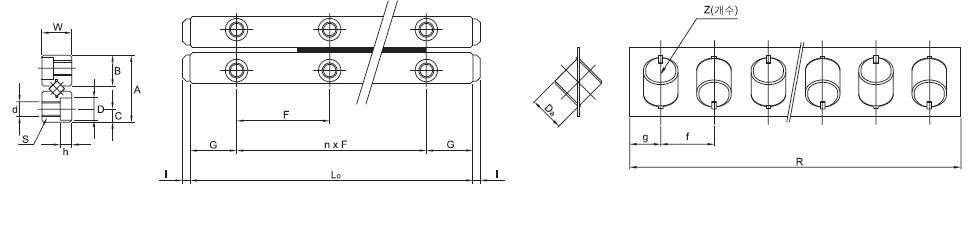

VR1-20-5Z直線交叉導軌CAD圖紙

劉長嶺 13801591302 直線軸承 2023-12-15 11:29:39


Download	Max	Max			Combined Dimensions						Assembled Dimensions			Roller Cage Dimensions				No. of	Permissible	Basic Load Rating		Mass
	Stroke	Stroke			Combined Dimensions						Assembled Dimensions			Roller Cage Dimensions				Rollers	Permissible	(per roller)		(Rail)
	Stroke	A	W	Lo	nxF	G	B	C	S	d	D	h	l	Da	R	g	f	Z	Preload	Cz[kN]	Coz[kN]	[Kg/m]
SCVR3-50x7Z	28	18	8	50	1x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	36	3	5	7	-0.004	0.363	0.275	0.45
SCVR3-75x10Z	48	18	8	75	2x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	51	3	5	10	-0.004	0.363	0.275	0.45
SCVR3-100x14Z	58	18	8	100	3x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	71	3	5	14	-0.004	0.363	0.275	0.45
SCVR3-125x17Z	78	18	8	125	4x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	86	3	5	17	-0.004	0.363	0.275	0.45
SCVR3-150x21Z	88	18	8	150	5x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	106	3	5	21	-0.004	0.363	0.275	0.45
SCVR3-175x24Z	108	18	8	175	6x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	121	3	5	24	-0.004	0.363	0.275	0.45
SCVR3-200x28Z	118	18	8	200	7x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	141	3	5	28	-0.004	0.363	0.275	0.45
SCVR3-225x31Z	138	18	8	225	8x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	156	3	5	31	-0.004	0.363	0.275	0.45
SCVR3-250x35Z	148	18	8	250	9x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	176	3	5	35	-0.004	0.363	0.275	0.45
SCVR3-275x38Z	168	18	8	275	10x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	191	3	5	38	-0.004	0.363	0.275	0.45
SCVR3-300x42Z	178	18	8	300	11x25	12.5	8.3	3.5	M4	3.3	6	3.1	2	3	211	3	5	42	-0.004	0.363	0.275	0.45
